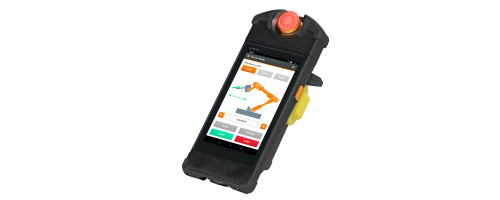

Wireless HMI Safety 5

Wireless HMI Safety 5 łączy bezpieczną i elastyczną obsługę maszyn z kompaktową, lekką konstrukcją. Zatrzymanie awaryjne i trójpozycyjny przycisk zezwalający są zintegrowane bezpośrednio w urządzeniu ręcznym. Sygnały bezpieczeństwa są przesyłane do M2Smart® Gateway metodą Black Channel przez kompatybilną z BT komunikację radiową krótkiego zasięgu, natomiast dane wizualizacyjne i operatorskie są przesyłane oddzielnie przez WLAN. System sprawdza się w budowie maszyn, automatyce przemysłowej, robotyce, AGV oraz pracach konserwacyjnych i serwisowych. Dalsze przykłady znajdują się w sekcji »Applications«.

 Najważniejsze cechy

• Podświetlane zatrzymanie awaryjne i trójpozycyjny przycisk zezwalający
• Niezawodna obsługa również w zastosowaniach krytycznych pod względem bezpieczeństwa
• Kompaktowa konstrukcja i niska masa
• Pojemnościowy ekran dotykowy 5"
• Odporna na zakłócenia transmisja danych bezpieczeństwa metodą Black Channel
• WLAN do wizualizacji i obsługi
• Android™ Industrial+
• Wytrzymała obudowa IP65
• Przegląd systemu

Przegląd systemu

W zależności od zastosowania system może współpracować z M2Smart® Gateway i, M2Smart® Gateway o, opcjonalnym HMI Access Point oraz HMIConfig i HMIService.

Dane techniczne

Wyświetlacz

Typ: Kolorowy wyświetlacz TFT

Rozmiar: 5" (16:9)

Rozdzielczość: 1280 × 720 pikseli

Jasność: 400 cd/m²

Ekran dotykowy: Pojemnościowy, twardość powierzchni 7H

Podświetlenie: LED

Wskaźniki stanu: 3 diody LED

Elementy bezpieczeństwa

Performance Level: PL d zgodnie z ISO 13849

Zatrzymanie awaryjne B10d: 250 000

Przycisk zezwalający B10d: 2 000 000 (24 V AC/DC, 100 mA); 100 000 przy obciążeniu znamionowym

Interfejsy

Wizualizacja/obsługa: WLAN IEEE802.11a/b/g/n/ac/d/h/e/i/r/k/w/v (2,4/5 GHz), w tym kompatybilna z BT komunikacja krótkiego zasięgu 5.0

Dane bezpieczeństwa: metoda Black Channel; zasięg ok. 30–40 m

Czytnik NFC: Parowanie z Gateway i/o

Funkcje NFC: Reader/Writer, Peer-to-Peer, Card Emulation

Protokoły NFC: ISO14443A/B, ISO15693, MIFARE/DESFire, Sony FeliCa

Głośnik: Zintegrowany

Obszar działania: Indywidualnie konfigurowany

Elementy sterujące

Zatrzymanie awaryjne: Podświetlane, 2-kanałowe, 2 styki NC

Przycisk zezwalający: Trójpozycyjny, 2-kanałowy, 2 styki NO; dla osób prawo- i leworęcznych

Przyciski: Włącz/Wyłącz + dwa dowolnie konfigurowane przyciski boczne

Zasilanie

Zasilanie: Szybko wymienny akumulator Li-Ion

Pojemność: 22,8 Wh (6 000 mAh/3,8 V)

Wymiana akumulatora: Możliwa podczas pracy (ok. 8 s podtrzymania)

Procesor i pamięć

CPU: NXP® i.MX8M Mini, 4 × Cortex-A53 1,8 GHz + Cortex-M4 400 MHz

Pamięć: 16 GB Flash, 2 GB RAM; opcjonalnie większa pamięć

Wymiary i masa

Wymiary: 207 × 87 × 61 mm

Masa: Ok. 560 g

Informacje ogólne

System operacyjny: Android™ Industrial+

Obudowa: ABS/PC

Stopień ochrony: IP65

Temperatura pracy: -20 do +50 °C

Temperatura przechowywania: -20 do +60 °C

Temperatura ładowania: +5 do +35 °C

Certyfikaty: CE, TÜV

Komponenty systemu: Gateway i, Gateway o, opcjonalny HMI Access Point

HMIConfig / HMIService

Aplikacja HMIConfig monitoruje funkcje bezpieczeństwa, umożliwia konfigurację systemu bezpieczeństwa i ustawianie ograniczeń obszaru działania. HMIService stanowi interfejs między HMIConfig a systemem M2Smart® HMI i udostępnia API do integracji z własnymi aplikacjami.

M2Smart® Gateway i

Do montażu na szynie DIN wewnątrz szafy sterowniczej. Informacje ogólne: Montaż: szyna DIN. Zasilanie: 24 V DC (±15 %), maks. 100 mA. Obudowa: PC/PA. Stopień ochrony: IP20. Temperatura pracy: 0 do +60 °C. Certyfikacja: CE, TÜV.

Interfejsy:

Bezpieczne wyjścia: Dwa wyjścia dla zatrzymania awaryjnego, dwa dla funkcji zezwalającej, dwa dla stanu połączenia.

Wyjścia cyfrowe: Jedno wyjście do sygnalizacji parowania, dwa dowolnie sterowane wyjścia.

Wejścia cyfrowe: Reset i reset hasła.

Transponder NFC: Zewnętrzny, możliwe zastosowanie wielu transponderów.

Anteny: Złącze dla anten przykręcanych, opcjonalne przewody przedłużające.

Komunikacja: Black Channel, zasięg ok. 30–40 m, konfigurowalny czas reakcji na błąd.

M2Smart® Gateway o

Do montażu ściennego poza szafą sterowniczą. Zasilanie: 24 V DC. Stopień ochrony: IP65. CE, TÜV.

Interfejsy odpowiadają Gateway i; dodatkowo wewnętrzny i zewnętrzny transponder NFC do parowania.

M2Smart® HMI Access Point

Zasilanie przez PoE lub złącze 3-pinowe. Stopień ochrony IP66/IP67. Komunikacja przez kompatybilną z BT łączność radiową krótkiego zasięgu i WLAN. Wstępnie sparowany z Gateway i lub Gateway o; parowanie przez NFC.
