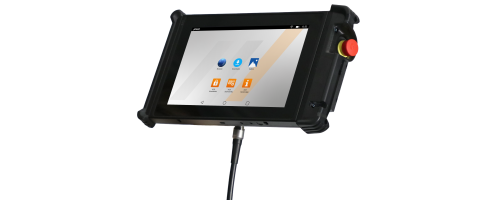

Wired HMI Safety 10 LE

Wired HMI Safety 10 LE to wydajne mobilne rozwiązanie do bezpiecznej obsługi maszyn i instalacji. Zatrzymanie awaryjne i trójpozycyjny przycisk zezwalający są zintegrowane bezpośrednio w urządzeniu. Dane bezpieczeństwa, dane sieciowe oraz napięcie zasilające są przesyłane wspólnie przez kabel hybrydowy. Procesor Qualcomm® zapewnia wysoką stabilność systemu i krótkie czasy reakcji również przy wymagających aplikacjach HMI. Urządzenie sprawdza się w budowie maszyn, automatyce przemysłowej, robotyce, AGV oraz pracach konserwacyjnych i serwisowych. Dalsze przykłady znajdują się w sekcji »Applications«.

Najważniejsze cechy

• Niezawodna obsługa również w zastosowaniach krytycznych pod względem bezpieczeństwa
• Boczne zatrzymanie awaryjne i trójpozycyjny przycisk zezwalający z tyłu urządzenia
• Dane bezpieczeństwa, dane sieciowe i zasilanie przez kabel hybrydowy
• Performance Level PL e zgodnie z ISO 13849
• Pojemnościowy ekran dotykowy 10,1"
• Wydajny procesor Qualcomm®
• Android™ Industrial+
• Moduły dostosowane do klienta, np. joysticki i pokrętła ręczne, na zapytanie

Przegląd systemu

Rozwiązanie przewodowe łączy komunikację bezpieczeństwa, dane sieciowe i zasilanie w jednym kablu hybrydowym. Opcjonalnie można zastosować również odłączany akumulator.

Wyświetlacz

Typ: Kolorowy wyświetlacz IPS TFT

Rozmiar: 10,1" (16:10)

Rozdzielczość: 1280 × 800 pikseli

Jasność: 400 cd/m²

Ekran dotykowy: Pojemnościowy, antyrefleksyjna twarda powłoka (3H)

Podświetlenie: LED

Wskaźniki stanu: 3 diody LED

Ochrona ekranu: AirGlassUltra-Thin, odporność na zarysowania 9H, odporność na uderzenia IK06

Elementy bezpieczeństwa

Performance Level: PL e zgodnie z ISO 13849

Zatrzymanie awaryjne B10d: 250 000

Przycisk zezwalający B10d: 100 000

Interfejsy

Wizualizacja/obsługa: Przewodowo przez kabel hybrydowy

Dane bezpieczeństwa: Przewodowo; zatrzymanie awaryjne i funkcja zezwalająca przez kabel hybrydowy

Kabel przyłączeniowy: 5 m; inne długości na zapytanie

Płaszcz zewnętrzny: PUR

Głośnik: Zintegrowany

USB: USB-C, USB 3.1 Gen 1 z DisplayPort Alt Mode zgodnie z VESA DisplayPort V1.4

Elementy sterujące

Zatrzymanie awaryjne: 2-kanałowe, 2 styki NC

Przycisk zezwalający: Opcjonalny, trójpozycyjny, 2-kanałowy, 2 styki NO; dla osób prawo- i leworęcznych

Przyciski: Włącz/Wyłącz + jeden dowolnie konfigurowany przycisk boczny

Zasilanie

Zasilanie: 15–24 V DC (±15 %), 20 W

Akumulator: Opcjonalny odłączany akumulator Li-Ion, 22,8 Wh (6 000 mAh/3,8 V)

Procesor i pamięć

CPU: Qualcomm® QCS5430, 2 × 2,1 GHz + 4 × 1,8 GHz

Pamięć: 64 GB Flash, 4 GB RAM; opcjonalnie 8 GB RAM i 128 GB Flash

Wymiary i masa

Z przyciskiem zezwalającym: 333 × 196 × 96 mm

Masa: Ok. 1 520 g bez kabla i odłączanego akumulatora

Informacje ogólne

System operacyjny: Android™ Industrial+

Obudowa: ABS/PC

Stopień ochrony: IP65

Temperatura pracy: -20 do +50 °C

Temperatura przechowywania: -20 do +60 °C

Opcje: Pokrętła ręczne, dodatkowe przyciski i moduły dostosowane do klienta na zapytanie

Certyfikacja: CE
