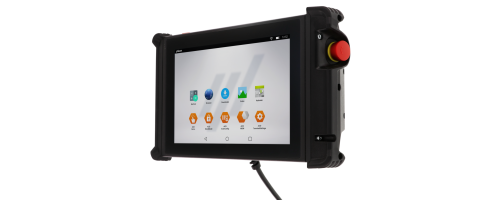

Wired HMI Safety 10 hybrid

Wired HMI Safety 10 hybrid łączy niezawodne przewodowe funkcje bezpieczeństwa z elastyczną obsługą bezprzewodową. Zatrzymanie awaryjne i trójpozycyjny przycisk zezwalający są zintegrowane bezpośrednio w urządzeniu mobilnym, a sygnały bezpieczeństwa są przesyłane przewodowo. Dane operatorskie i wizualizacyjne są przesyłane oddzielnie przez WLAN. System sprawdza się w budowie maszyn, automatyce przemysłowej, robotyce, AGV oraz pracach konserwacyjnych i serwisowych. Dalsze przykłady znajdują się w sekcji »Applications«.

Najważniejsze cechy

• Niezawodna obsługa również w zastosowaniach krytycznych pod względem bezpieczeństwa
• Boczne zatrzymanie awaryjne i trójpozycyjny przycisk zezwalający z tyłu urządzenia
• Przewodowa transmisja funkcji bezpieczeństwa
• WLAN dla danych operatorskich i wizualizacyjnych
• Performance Level PL e zgodnie z ISO 13849
• Pojemnościowy ekran dotykowy 10,1"
• Android™ Industrial+
• Opcjonalny szybko wymienny akumulator

Przegląd systemu

Koncepcja hybrydowa rozdziela komunikację bezpieczeństwa i standardową: zatrzymanie awaryjne oraz funkcja zezwalająca są przesyłane przewodowo, natomiast dane operatorskie i wizualizacyjne przez WLAN. Opcjonalny M2Smart® HMI Access Point może wspierać połączenie bezprzewodowe.

Wyświetlacz

Typ: Kolorowy wyświetlacz IPS TFT

Rozmiar: 10,1" (16:10)

Rozdzielczość: 1280 × 800 pikseli

Jasność: 500 cd/m²

Ekran dotykowy: Pojemnościowy, antyrefleksyjna twarda powłoka (3H)

Podświetlenie: LED

Wskaźniki stanu: 3 diody LED

Elementy bezpieczeństwa

Performance Level: PL e zgodnie z ISO 13849

Zatrzymanie awaryjne B10d: 250 000

Przycisk zezwalający B10d: 2 000 000 (24 V AC/DC, 100 mA); 100 000 przy obciążeniu znamionowym

Interfejsy

Wizualizacja/obsługa: WLAN IEEE802.11a/b/g/n/ac/d/h/e/i/r/k/w/v (2,4/5 GHz), w tym kompatybilna z BT komunikacja krótkiego zasięgu 5.0

Dane bezpieczeństwa: Przewodowo; zatrzymanie awaryjne i funkcja zezwalająca

Kabel przyłączeniowy: 5 m lub 10 m

Płaszcz zewnętrzny: PUR z przyciskiem zezwalającym; TPE bez przycisku zezwalającego

Czytnik NFC: Opcjonalny; Reader/Writer, Peer-to-Peer, Card Emulation

Protokoły NFC: ISO14443A/B, ISO15693, MIFARE/DESFire, Sony FeliCa

Głośnik: Zintegrowany

USB: USB-C

Kamera: Opcjonalnie 5 MP autofocus z doświetleniem

Elementy sterujące

Zatrzymanie awaryjne: 2-kanałowe, 2 styki NC

Przycisk zezwalający: Opcjonalny, trójpozycyjny, 2-kanałowy, 2 styki NO; dla osób prawo- i leworęcznych

Przyciski: Włącz/Wyłącz + jeden dowolnie konfigurowany przycisk boczny

Zasilanie

Zasilanie: 15–24 V DC (±15 %), 20 W

Akumulator: Opcjonalny szybko wymienny akumulator Li-Ion, 22,8 Wh (6 000 mAh/3,8 V)

Wymiana akumulatora: Możliwa podczas pracy; ok. 10 s podtrzymania

Procesor i pamięć

CPU: NXP® i.MX8M Mini, 4 × Cortex-A53 1,8 GHz + Cortex-M4 400 MHz

Pamięć: 16 GB Flash, 4 GB RAM; opcjonalnie 32 GB Flash

Wymiary i masa

Z przyciskiem zezwalającym: 333 × 196 × 93 mm; ok. 1 650 g bez kabla

Bez przycisku zezwalającego: 333 × 196 × 64 mm; ok. 1 450 g bez kabla

Informacje ogólne

System operacyjny: Android™ Industrial+

Obudowa: ABS/PC

Stopień ochrony: IP54

Temperatura pracy: -20 do +50 °C

Temperatura przechowywania: -20 do +60 °C

Temperatura ładowania: +5 do +35 °C

Certyfikacja: CE

Komponenty systemu: Opcjonalny M2Smart® HMI Access Point

M2Smart® HMI Access Point

Zasilanie przez Ethernet (PoE) lub złącze 3-pinowe. PoE: 37–57 V. Zasilanie 3-pinowe: 19–36 V, 1,7 W. Stopień ochrony: IP66/IP67. Komunikacja: kompatybilna z BT łączność radiowa krótkiego zasięgu V2.1 i WLAN. Tryb pracy: Access Point. Konfiguracja połączenia i parowanie przez ustawienia Android™. Wymiary: 68 × 68 × 75 mm; wysokość nad powierzchnią montażową 42 mm. Masa: 85 g. Certyfikaty: CE, UL, ATEX, FCC, IC.
