Pętla wejściowa w procesie obróbki stali

Podczas procesu cynkowania stali metalowe taśmy przechodzą przez akumulator (pętlę wejściową). Sekcja ta obejmuje kilka poziomów i reguluje przepływ oraz naprężenie taśmy stalowej, zapewniając ciągłe i kontrolowane podawanie materiału. Pracownicy regularnie muszą uzyskiwać dostęp do tego obszaru w celu wykonywania określonych zadań.

Wyzwanie

Wcześniej stosowano stałe osłony, które operatorzy demontowali, gdy potrzebny był dostęp. Praktyka ta często prowadziła do uszkodzeń osłon oraz narażała personel na niebezpieczeństwo, jeśli osłony nie były prawidłowo ponownie zamocowane. Dlatego klient zdecydował się na zastosowanie ruchomych osłon wymagających zastosowania blokad. Dodatkowym wyzwaniem jest rozległość tego obszaru – prowadzenie okablowania przez wiele poziomów stanowi istotne utrudnienie.

Rozwiązanie: mGard

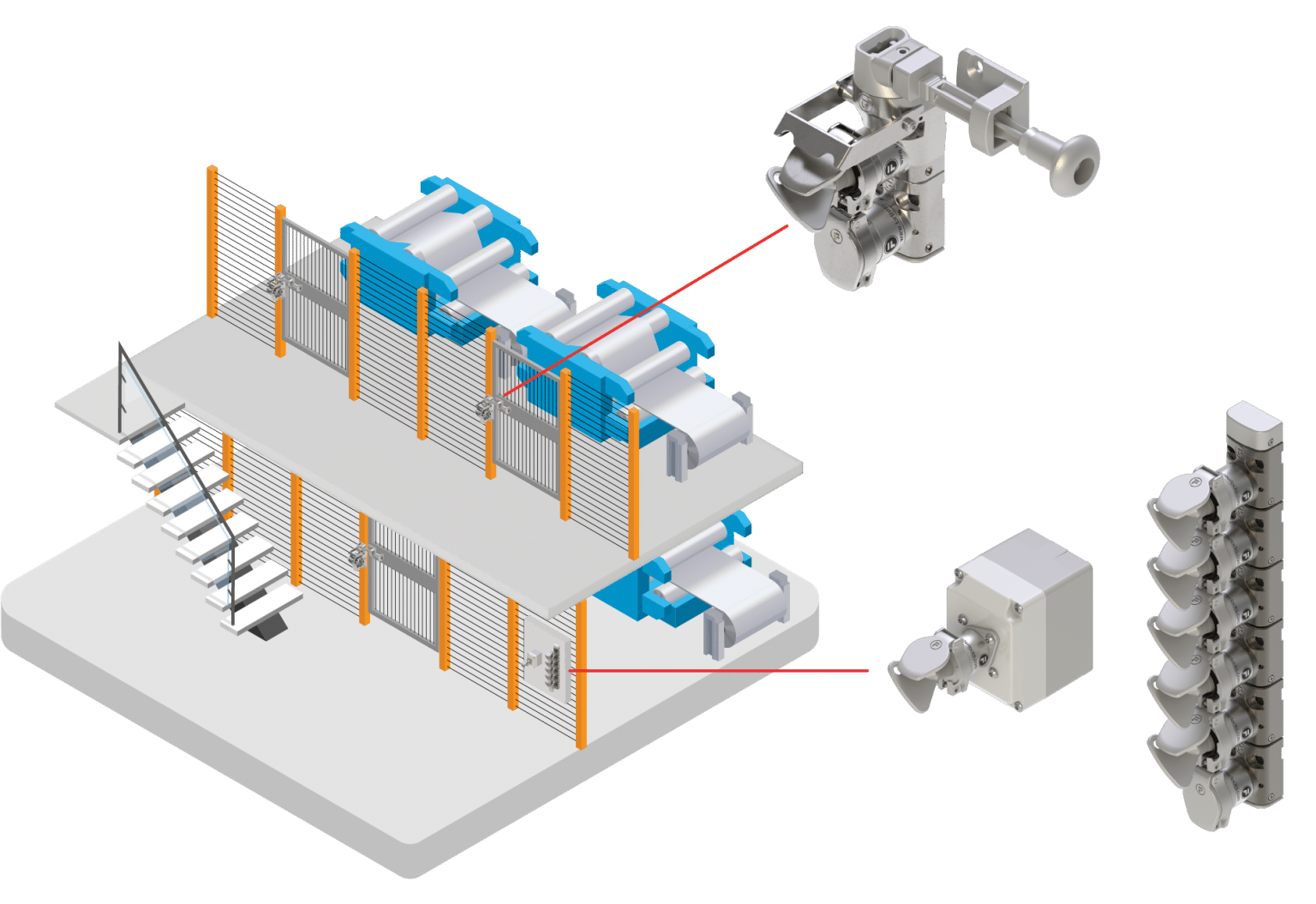

Firma Fortress zaproponowała system blokady kluczem zatrzaskowym z wykorzystaniem mechanicznych ryglowań mGard. Przełącznik obsługiwany kluczem służy do odłączenia zasilania maszyny. Przekazanie klucza do urządzenia wymiany kluczy uwalnia klucze dostępu, które umożliwiają otwarcie odpowiednich blokad na wyższych poziomach. Maszyna może zostać ponownie uruchomiona dopiero po odwróceniu całej sekwencji.

  • Blokada mechaniczna
  • Odłączenie niebezpiecznego źródła energii
  • Klucz osobisty
  • Dostęp dla wielu osób

Jak to działa

Proces krok po kroku

Krok 1
Zasilanie maszyny zostaje odłączone poprzez przekręcenie klucza w przełączniku obsługiwanym kluczem.

Krok 2
Klucz zostaje zwolniony i przeniesiony do urządzenia wymiany kluczy. Klucze dostępu zostają uwolnione i pobrane przez operatorów.

Krok 3
Włożenie klucza do odpowiedniego zamka dostępowego umożliwia zwolnienie klucza osobistego.

Krok 4
Klucz osobisty pozostaje u operatora aż do zakończenia zadania. Klucz w zamku dostępowym pozostaje zablokowany, dopóki klucz osobisty nie zostanie zwrócony.

Krok 5
Po zakończeniu zadania osłona zostaje zamknięta, a klucz osobisty zwrócony, co powoduje zwolnienie klucza w zamku dostępowym.

Krok 6
Maszyna może zostać ponownie uruchomiona dopiero po odwróceniu całej sekwencji.



Krok 1
Zasilanie maszyny zostaje odłączone poprzez przekręcenie klucza w przełączniku obsługiwanym kluczem.

Dodatkowe uwagi
To rozwiązanie skutecznie rozwiązało problem konkretnego klienta. Firma Fortress może dostosować system do alternatywnych konfiguracji i/lub wariantów o różnych zakresach. Przekaż nam szczegóły swojej aplikacji, abyśmy mogli zaprojektować rozwiązanie dopasowane do Twoich potrzeb.

Dlaczego mechaniczny system blokady kluczem?

W tej aplikacji wybrano mechaniczny system blokady kluczem z serii mGard z kilku powodów:

  • Wymusza określoną sekwencję działań
  • Podczas gdy klucz jest wyjęty, źródło energii pozostaje odłączone i nie może zostać przypadkowo uruchomione
  • Zapewnia, że wszystkie osłony są zamknięte przed wznowieniem pracy
  • Dodatkową zaletą tego rozwiązania jest możliwość zabezpieczenia obszarów, do których poprowadzenie okablowania byłoby niepraktyczne – dzięki zastosowaniu mechanicznych blokad

Więcej o mGard
